一、超聲波明渠流量計技術指標及參數
1. 流量范圍：10升/秒～10米3/秒 （由配用的量水堰槽的種類、規格確定）
2. 累計流量：8位十進制數，累滿后自動回零
3. 流量精度：5％ （配用量水堰槽1～3％的不確定，再附加上1～2％的儀表誤差）
4. 測距范圍：0.4～2米（從探頭底部起0.4米內是盲區，0.4～2米內為測距范圍）
5. 測距精度：±3mm （在1米量程內標定的結果）
6. 液位分辯：1毫米
7. 工作環境溫度：-20～55℃
（交流供電，且儀表內有附加自伴熱時可以：-35～55℃，附加自伴熱要在訂貨時聲明）
8. 儀表防護等級：儀表顯示部分：IP66(儀表下部的過線孔要堵死)；探頭部分：IP68
9. 供電電源：
交流供電：220V±10％ 6W （使用儀表自伴熱時為26W）
直流供電：12V±2V 160mA (直流供電時，儀表沒有4～20mA輸出和繼電器動作)
交流供電、直流供電同時存在，儀表使用交流；交流掉電，自動接通直流。
二、儀表的工作原理
1、量水堰槽測流量的原理
明渠內的流量越大，液位越高；流量越小，液位越低（參見圖一）。
圖一、量水堰槽把流量轉成液位
對于一般的渠道，液位與流量沒有確定的對應關系。因為同樣的水深，流量的大小，還與渠道的橫截面積、坡度、粗糙度有關。在渠道內安裝量水堰槽（參見圖二），由于堰的缺口或槽的縮口比渠道的橫截面積小，因此，渠道上游水位與流量的對應關系主要取決于堰槽的幾何尺寸。同樣的量水堰槽放在不同的渠道上，相同的液位對應相同的流量。量水堰槽把流量轉成了液位。通過測量量水堰槽內水流的液位，再根據相應量水堰槽的水位-流量關系，反求出流量。常用的量水堰槽種類如圖六。

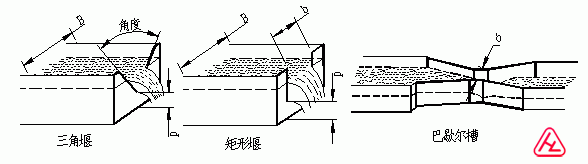

圖二、常用的量水堰種類
量水堰槽的水位-流量關系可以從國家計量檢定規程《明渠堰槽流量計》JJG711-90中查到。本說明摘抄了一些常用的類型。每種類型的量水堰槽，都有自己的固定水位-流量對應關系。計算水位-流量關系時，三角堰要求要有渠道寬B、開口角度、上游堰坎高p的參數；矩形堰要有渠道寬B、開口寬b、上游堰坎高p的參數；巴歇爾槽只要求有喉道寬度的參數b。
