環形孔板流量計概述
    環形孔板的基本原理和標準孔板基本相同，但結構相差甚遠。環形孔板本身自帶一段測量管，在測量管中部固定一塊同軸的圓板，圓板由支撐架固定在管道上，適用于各種流體介質（氣體、蒸汽、液體）的測量，例如飽和蒸汽、過熱蒸汽、壓縮空氣、各種煤氣、廢氣、冷卻水、重油、渣油、燃料油、冷凝液、各種化工溶液等。環形孔板具有標準孔板結構簡單、牢固、安裝使用方便的特點，同時無需長的直管道，具有在惡劣的管道條件下工作的優點。
環形孔板流量計工作原理
    環形孔板依據的基本原理同標準孔板一樣，適用于流體連續性方程和伯努力方程，所不同的是流體進入測量管段后，最小流通截面不一樣，標準孔板最小流通截面是圓形，環形孔板最小流通截面是環形，把環形流通面等效成圓形流通截面，等效孔徑為d，等效孔徑比β=d/D,基本方程是：

環形孔板流量計特點
    1、   適合測量蒸汽、煤氣及冷卻水等臟污介質。
環形孔板“周邊流通，中間阻擋”的特殊結構，使得雜質暢通無阻及停汽時蒸汽形成的冷凝水及時流走，從而提高了工作可靠性和測量精度。
    2、  適合高溫、高壓流體的流量測量。
環形孔板測量高溫流體時，測流板周邊呈自由狀態，溫度膨脹僅改變外形尺寸，不改變邊緣尖銳度和形狀，因此不改變流出系數，不影響測量精度；測量高壓流體時，因測流板在管道內部，與靜壓力的高低無關，降低加工成本。
    3、  比圓缺孔板、偏心孔板工作可靠，測量準確。
    4、  采用均壓環結構，減少測量誤差來源。
    5、  采用帶遠傳膜盒的差壓變送器，可以測量渣油、重油等臟污介質的流量。
環形孔板流量計適用范圍
    1、 公稱直徑：50mm≤DN≤1800mm
    2、雷諾數范圍：10 ³≤ReD≤10 ⁷
    3、公稱壓力：PN≤32MPa
    4、工作溫度：-196～530℃
    5、精度：1級、1.5級
環形孔板流量計結構形式

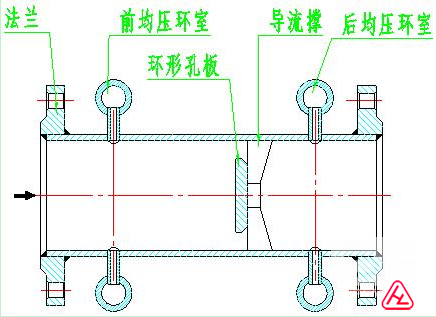

    環形孔板裝置采用均壓環取壓，外形結構見下圖。
