無紙記錄儀批量控制操作

1. 批量控制畫面

本功能為可選項，選型不選本功能則無此操作畫面。

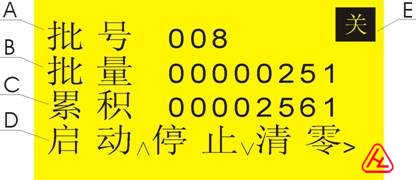

1 功能介紹

A：批號：指示批量控制的序號，會隨每次批量控制自動遞增。

B：批量累積值：指示本批控制的實時累積量值。新一批控制開始前應被清零。

C：總累積值：顯示到當前為止的總累積量數值。在“流量組態”菜單中“清零”項組“Y”會將批號和總累積值清零。

D：操作提示：啟動鍵為“∧通道”鍵；停止鍵為“∨時標”鍵；清零鍵為“＞追憶”鍵。

E：批量控制狀態：“開”即開始批量控制，正在進行累加，報警輸出觸點1閉合；“關”即停止批量控制，報警輸出觸點1斷開，累加停止；

2 操作介紹

在本畫面中，

u 按“翻頁”鍵可以切換到實時曲線畫面；

u 按“＞追憶”鍵：在“關”狀態下，手動對上一次批量累積值清零；

u 按“∧通道”鍵：啟動鍵，按下后“開”標志出現，開始批量控制，報警輸出觸點1閉合，進行累加；

◆ 按“∨時標”鍵：停止鍵，按下后“關”標志出現，停止批量控制，報警輸出觸點1斷開，累加停止；

u 同時按住“翻頁”鍵和“＜追憶”鍵兩秒鐘，就可以進入組態畫面。

例如：

設定本批的累積量為100Kg，由于設備系統滯后，需要有提前量0.5Kg，自動清零。

在批量控制組態中設定如下：

批量---------------995

倍率----------------2

清零--------------自動

則用戶按下啟動鍵，報警輸出觸點1閉合，儀表開始累積，當累積量達到99.5Kg時，觸點1斷開，送料停止，設備內的滯留余料0.5Kg送入，本批剛好達到100Kg，本批控制完成。下批開始前用戶按下啟動按鈕（“∧通道”鍵），儀表自動清除上一次的批量累積值，報警輸出觸點1閉合，重新開始累積下一批。

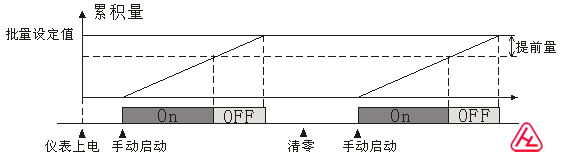

批量控制記錄儀控制流程：

1) 儀表手動啟動（用戶按下啟動鍵），“開”標志出現，報警輸出觸點1閉合，儀表開始對通道1的流量信號進行累積，當累積到設定值（批量設定值-提前量），報警輸出觸點1斷開，停止送料，此時如還有瞬時流量輸入，儀表將繼續累積。

2) 儀表輸出停止信號（報警輸出觸點1斷開）后，本批次累積結束，下批次累積需再次手動啟動。

3) 下批次累積前需清除上一批次的批量累積值，用戶可選“手動清零”或“自動清零”。“自動”表示上批工作完成，用戶按下啟動按鈕（“∧通道”鍵）時，儀表自動清除上一次的批量累積值，并重新開始累積。“手動” 表示上批工作完成，用戶下次累積前需按下清零按鈕（“＞追憶”鍵）才清除上一次的批量累積值，再按下啟動按鈕（“∧通道”鍵）才重新開始累積。無論手動清零還是自動清零都只是清除批量累積量，而總累積量不會被清除。
