EL系列長圖記錄儀

時間:2014-08-22 23:16來源:未知 作者:蒸汽流量計 點擊:
EL100-01.EL200-01 打印小型長圖記錄儀,儀表開孔尺寸 138*138mm 1. 標尺長度: 100mm 2. 指示精度:輸入量程的土 0.5 ﹪ 3. 指示回差:輸入量程的 0.25 ﹪ 4. 記錄精度:輸入量程的土 1 ﹪ 5. 平衡時間:全量程移動約 1S 或 2S 6. 打點間隔: 2S 或 6S 7.

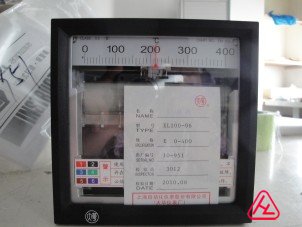

EL100-01.EL200-01打印小型長圖記錄儀,儀表開孔尺寸138*138mm

長圖記錄儀


1.標尺長度:100mm

2.指示精度:輸入量程的土0.5

3.指示回差:輸入量程的0.25

4.記錄精度:輸入量程的土1

5. 平衡時間:全量程移動約1S 2S

6. 打點間隔:2S6S

7. 紙:折疊式 有效記錄幅度100mm(全幅114mm

8. 記錄點數:6

9. 記錄方式:打點

10. 6點顏色:1黑、2紅、3棕、4綠、 5藍、6

11. EL系列記錄方式有 單筆,2,3筆和6點打點式,調節方式有二位置式,三位置式,比例位置式,PID:報警方式有上限式(下限式):輸入種類有mA,mV,熱電偶和熱電 阻式.--- 筆(記錄儀、記錄報警儀、記錄調節儀) 打點式(記錄儀、記錄報警儀)

記錄

方式

報警方式或

調節方式

mA

mV

熱電偶

熱電阻













單筆

記錄儀



EL900-01

EL800-01

EL100-01

EL200-01

 記錄

報警儀

上限或下限式

EL926-01

EL826-01

EL126-01

EL226-01

上下限式

EL936-01

EL 836-01

EL136-01

EL236-01







記錄

調節儀

2位置式

EL921-01

EL821-01

EL121-01

EL221-01

3位置式

EL932-01

EL832-01

EL132-01

EL232-01

比例位置式

EL941-01

EL841-01

EL141-01

EL241-01

PID

開關脈沖型

EL961-01

EL861-01

EL161-01

EL261-01

開關伺服型

EL962-01

EL862-01

EL162-01

EL262-01

電流輸入型

EL963-01

EL863-01

EL163-01

EL263-01

打點式

6點)

記錄儀



EL900-06

EL800-06

EL100-06

EL200-01

記錄報警儀

上限或下限式

EL926-06

EL826-06

EL126-06

EL226-01

上下限式

EL936-06

EL836-06

EL136-06

EL236-01

注:密集安裝記錄儀在型號后加M。例如:EL900-06M.

·二筆(記錄儀、記錄報警儀)

記錄方式

1筆機能

2筆機能

上限或下限報警

上下限式報警





二筆

記錄儀

記錄

FL□□00



記錄報警儀

記錄

FL□□06

FL□□07

上或下限報警

FL□□66

上下限式報警

FL□□77

注:□□內填入各筆的輸入信號,按順序為第1筆,第2筆。mA輸入為9mV輸入為8,熱電偶輸入為1,熱電阻輸入為。(例:第1mV輸,第2

熱電偶輸入的記錄儀為FL8100)。

密集安裝記錄儀在型號最后加M。例如:FL8100M

·三筆(記錄儀、記錄報警儀)

記錄方式



 1筆機能

 2筆機能

3筆機能

上或下限式報警

上下限式報警







三筆

記錄儀

記錄

記錄

GL□□□000







記錄報警儀

記錄

記錄

GL□□□006

GL□□□007

記錄

上限或下限式報警

GL□□□066

記錄

上下限式報警

GL□□□077

上或下限報警

上限或下限式報警

GL□□□666

上下限式報警

上下限式報警

GL□□□777

注:□□□內填入各筆的輸入信號,按順序為第1筆,第2筆,第3筆。mA輸入為9, mV輸入為8,熱電偶輸入為1,熱電阻輸入為2,(例:第1

mV輸入,第2筆熱電偶輸入,第3筆熱電阻輸入的記錄儀為GL812000)。
